第一节、 PVC管穿楼板预埋

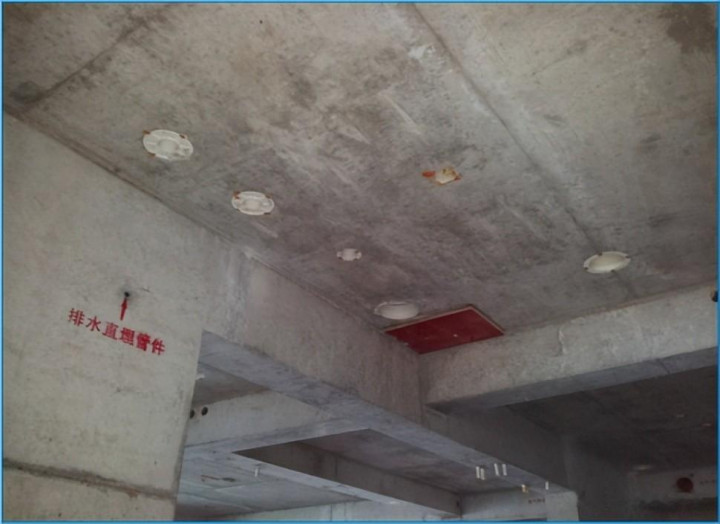

图1. 1. 1-1 PVC管穿楼板预埋效果图

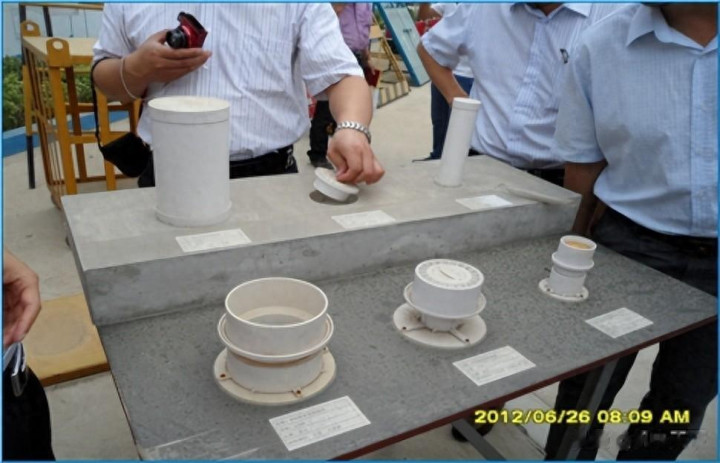

图1. 1. 1-2 PVC管穿楼板预埋效果图
工艺说明:PVC穿楼板预埋管，采用定做预埋件，既美观，又能够保证施工质量。PVC预埋管要根据图纸设计要求，同时考虑洁具的型号尺寸和装饰层厚度做法来确定。为保证固定牢固，PVC预埋管四周采用铁钉一次性固定模板上。
第二节、 普通套管做法

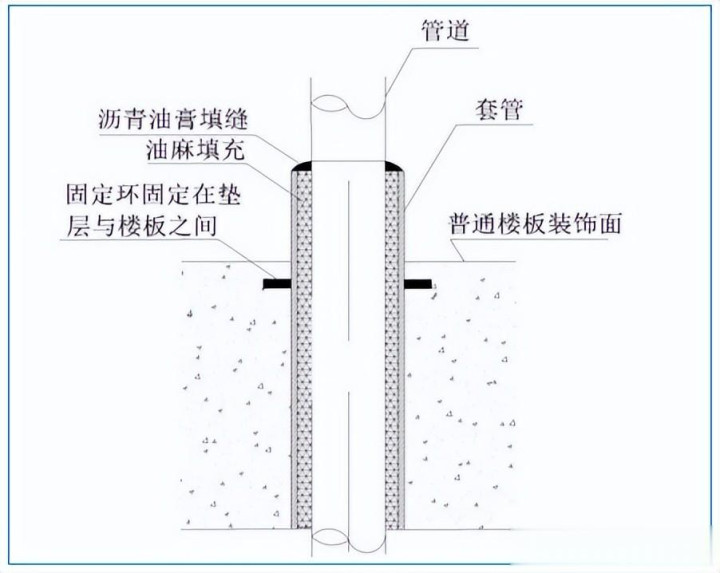

图1.2.1-1 套管穿楼板示意图

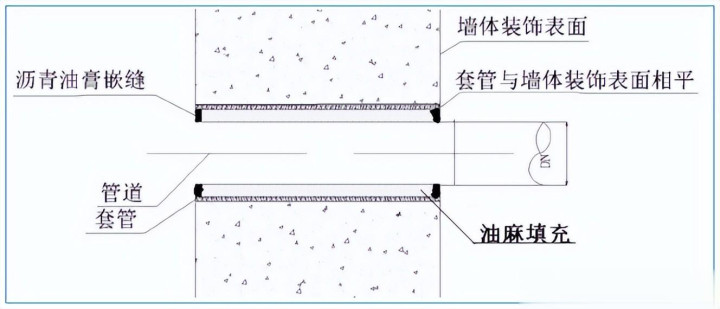

图1. 2. 1-2 套管穿墙体示意图

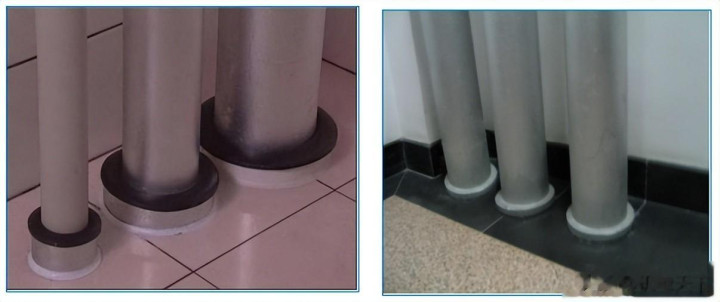

图1.2. 1-3 套管穿楼板效果图

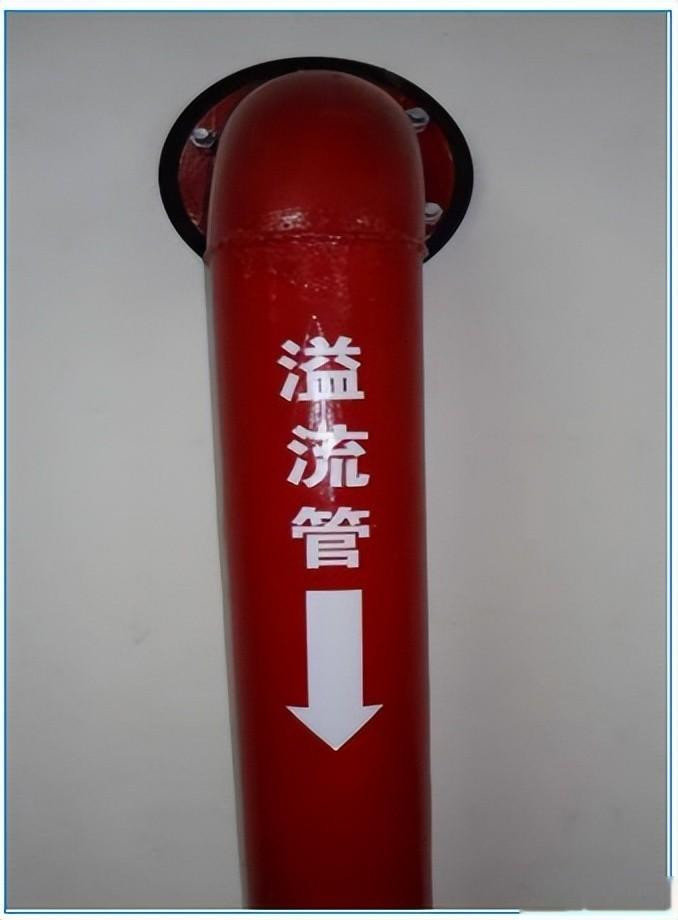

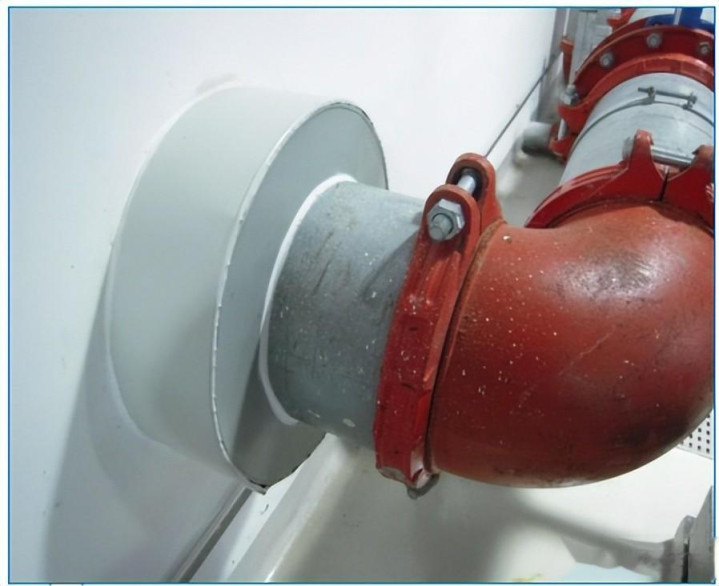

图1.2. 1-4 套管穿墙体装饰效果图
工艺说明:固定上水环可采用普通钢板割成与套管煌接，套管穿普通楼板高出地面高度为20mm，穿有防水要求的楼板高出地面高度为50mm。 套管穿墙体处做装饰效果处理，装饰效果处理方法与管道保温颜色和材质综合考虑，做到整齐美观。
第三节、 钢套管预埋

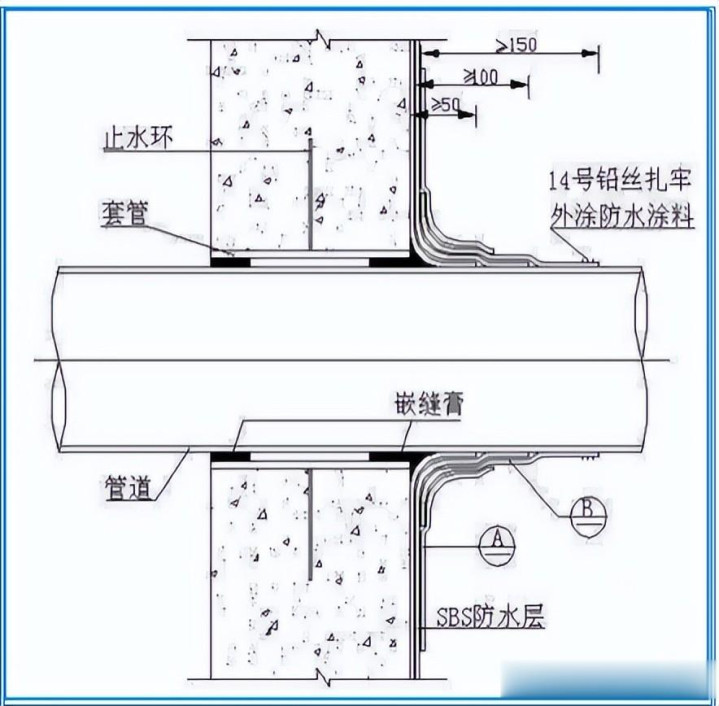

图1.3. 1-1 防水套管预留预埋示意图

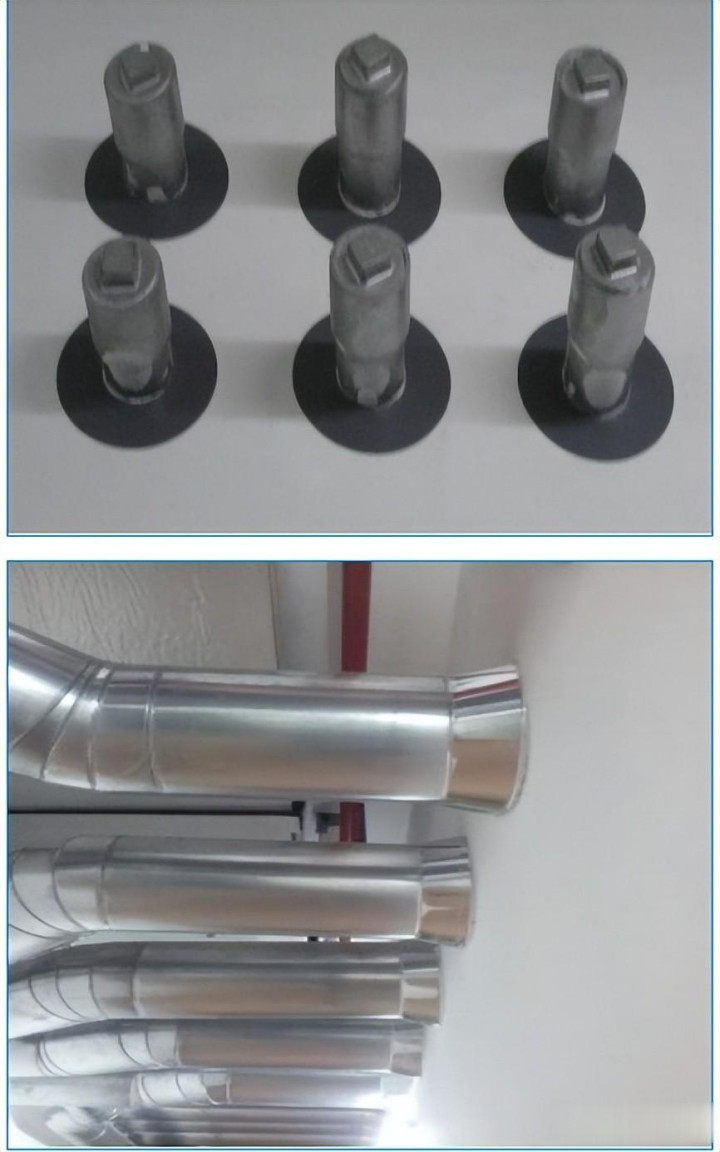

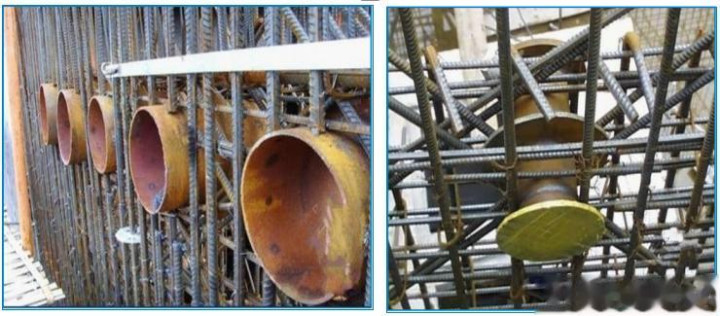

图1. 3. 1-2 套管预预埋效果图
图1. 1. 3-3 套管预留预埋效果图
工艺说明:并排多个钢套管预埋，中心标高一致，固定牢固，位置正确，止水环位于构筑物墙体中心，保护措施完善。套管固定采用附加筋固定，附加筋绑扎在结构主筋上;套管固定牢固，位置正确；法兰保护到位。
